Welche Kabellängen sind bei hohen Datenraten möglich?

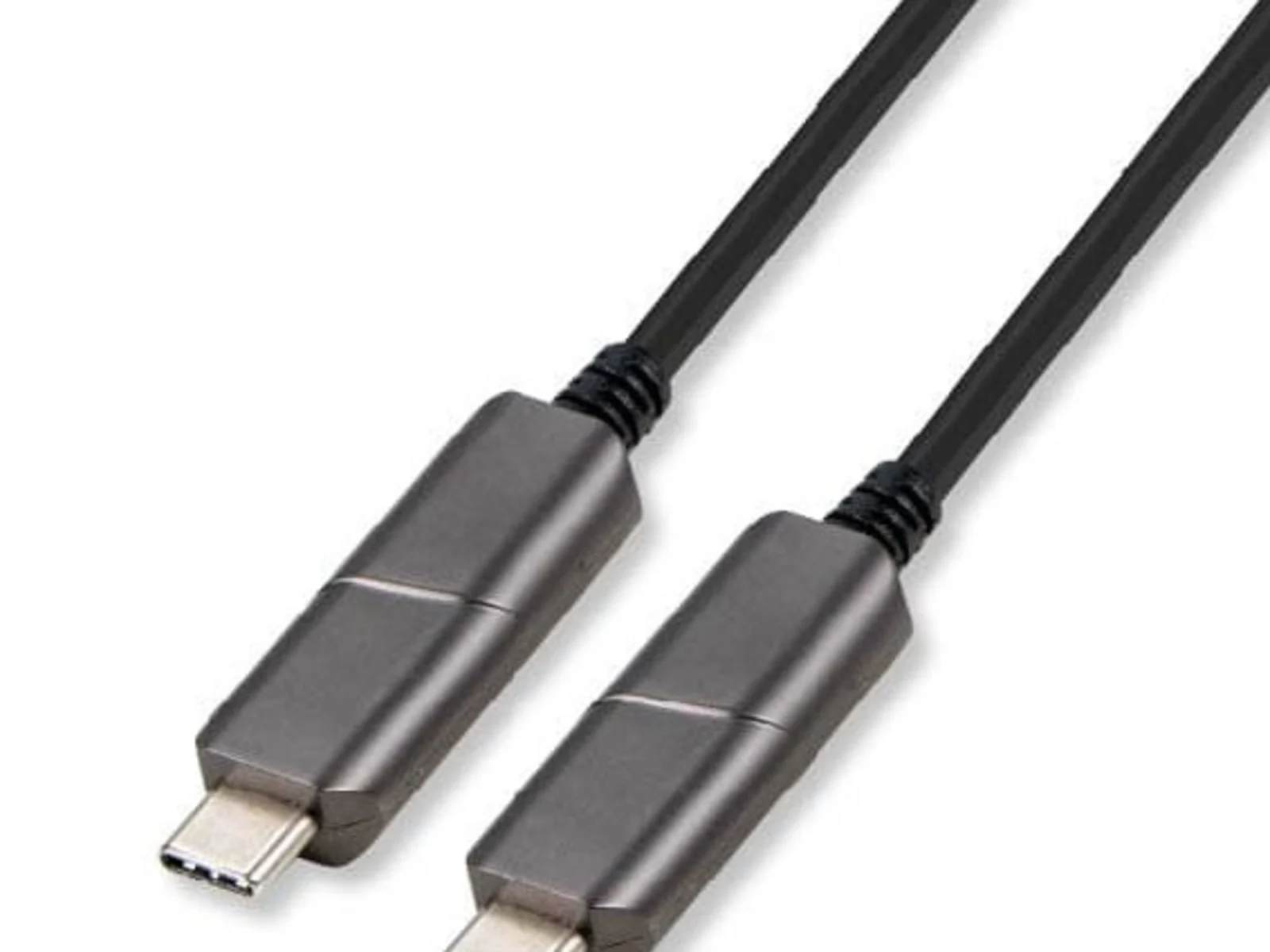

Für USB-C liefern wir AOC-Hybridkabel bis 30 Meter, die auch hochauflösende Videosignale bis 8K/60Hz übertragen. Für Industrial Ethernet gibt es Leitungen von M12 X-kodiert auf M12 oder RJ45 mit bis zu 10 Gbit/s. Wir liefern in kundenspezifischen Längen und mit Ihren Steckern – die Verbindung, die Ihr System verlangt.

Wie schützen Sie Bilddaten vor elektromagnetischen Störungen?

Gegen elektromagnetische Einflüsse in industriellen Umgebungen setzen wir robuste Steckergehäuse aus Metall mit EMV-Schirmung ein, damit große Bilddatenmengen störungsfrei von der Kamera zur Auswertung kommen. Vor der Serie entstehen Validierungsmuster zur Überprüfung in Ihrer spezifischen Anwendungsumgebung; Sonderprüfungen werden individuell auf Ihre Anforderungen abgestimmt.

Eignen sich die Leitungen für enge Verlegewege?

Ja. Für enge Verlegewege setzen wir dünne, geschmeidige Leitungen ein, etwa USB-C-AOC-Hybridkabel; Biegetests zählen zu unseren Prüfungen. Schon die Wahl des Anschlusssteckers mit dem optimalen Winkel vermeidet Beschädigungen an der Leitung. Steckverbinder wählen wir nach Industriestandard, als komplementäre Typen oder als individuelle Sonderformen.

Machine Vision & Imaging

Hochpräzise Lösungen für Bildverarbeitungssysteme

Verbindungen, die große Bilddatenmengen störungsfrei von der Kamera zur Auswertung bringen.

TTL Network entwickelt Kamera- und Datenleitungen für Industriekameras und Bildverarbeitungssysteme – in kundenspezifischen Längen und mit Ihren Steckern.

EMV-Schutz und UL-Zertifizierung, je nach Produkt, unterstützen eine störungsfreie Signalübertragung.

Gründung: 2001
Erfolgreich umgesetzte Sonderkonfektionen: über 7.500
Namhafte Unternehmen aus Industrie & Medizintechnik begleitet: über 1.500

Ihre Anforderungen

Distanz: Stabile Signalqualität auch bei langen Kabelstrecken
Störsicherheit: EMV-Festigkeit und Schirmung
Mechanik: Mechanische Belastbarkeit – Biegewechsel- und Torsionsfestigkeit

Robustheit und Lösung

Robustheit

MerkmalLösung

Verriegelung: Sichere Verriegelung der Steckverbinder

Lösung

Einzelleitung: Konfektionierte Anschlussleitung, auch in Sonderlänge
Kabelsatz: Kundenspezifisch, auch geschirmt
Kabelbaum: Nach Ihrer Zeichnung
Baugruppe: Verarbeitung beigestellter Einbauteile

Typische Verbindungen

Ob Industrial Ethernet mit M12 X-Kodierung oder USB-C – wir liefern die Verbindung, die Ihr System verlangt.

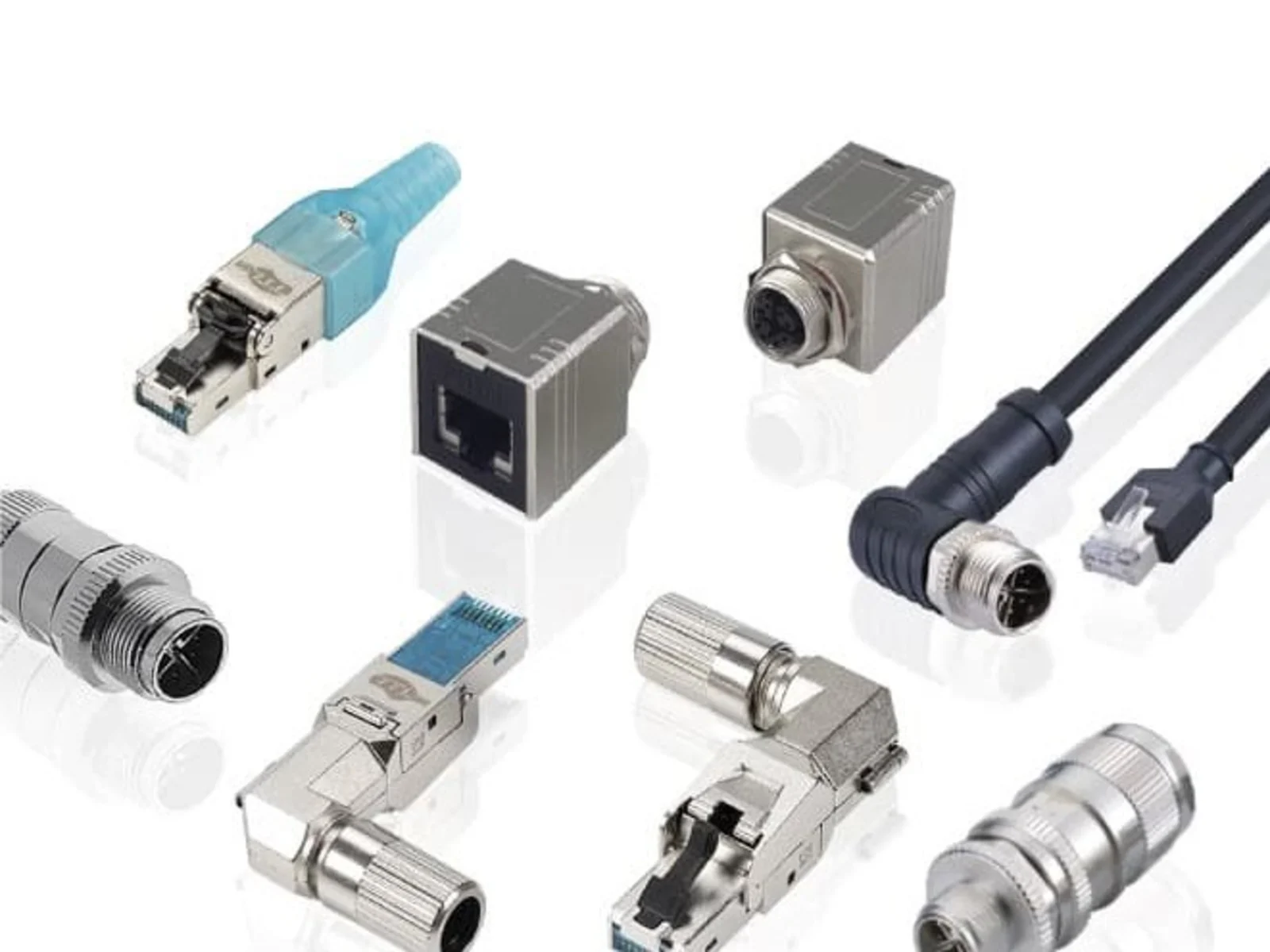

Ethernet: M12, RJ45 gerade oder gewinkelt mit und ohne Verriegelung

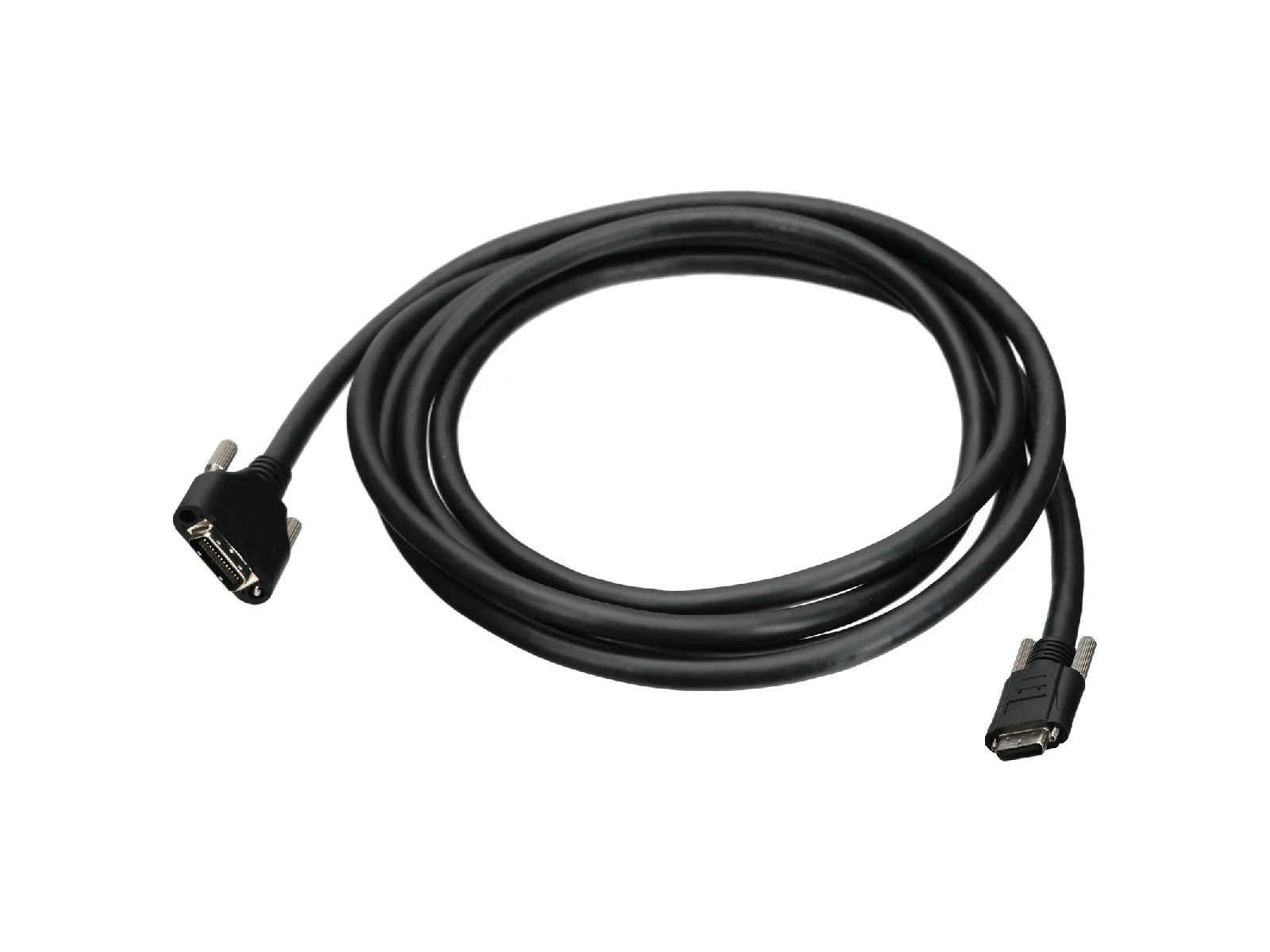

CameraLink: MDR, SDR gerade oder gewinkelt
CoaXPress: BNC, HD-BNC, DIN

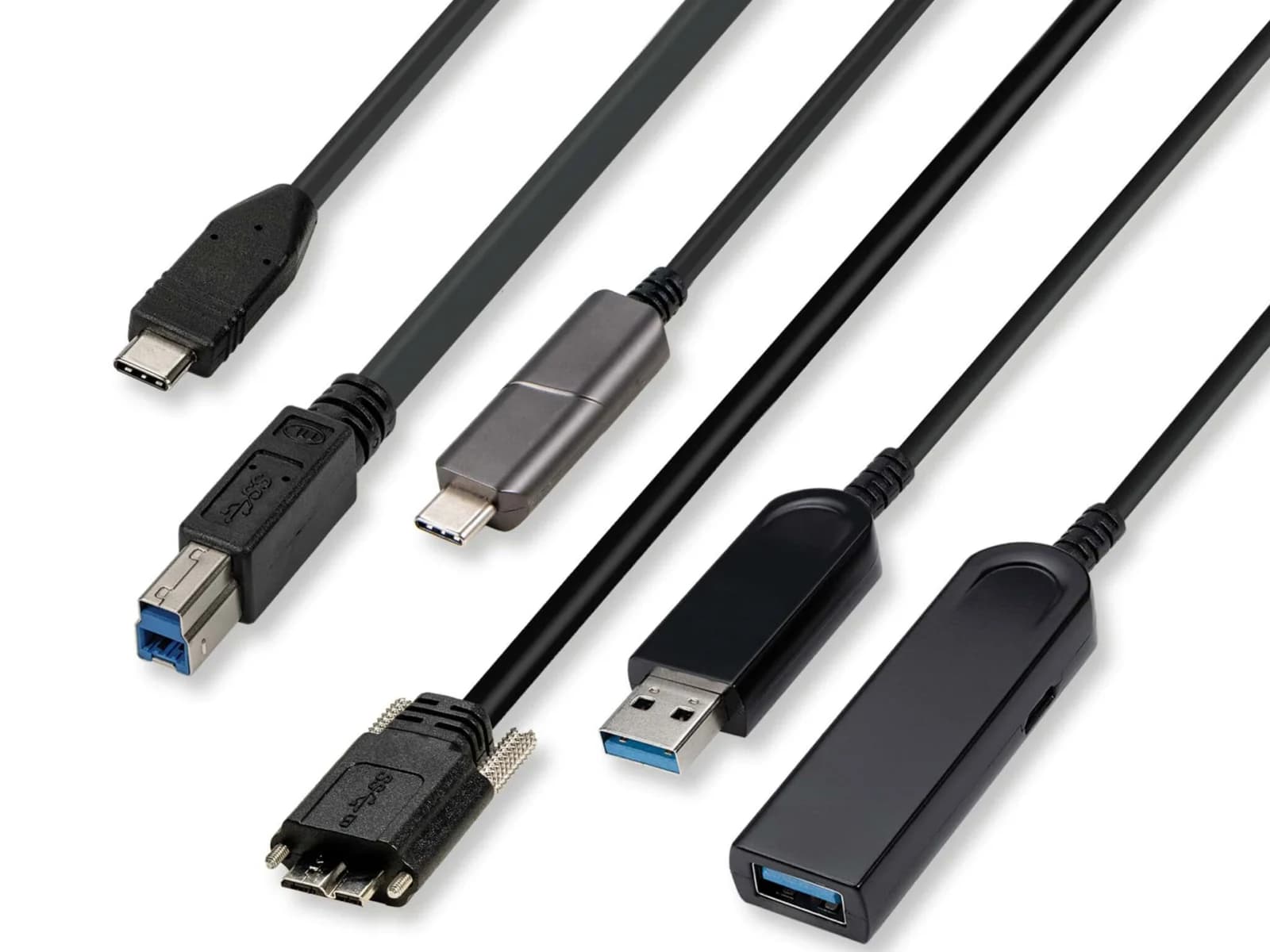

USB: USB A, USB B, Micro-B, Typ C gerade oder gewinkelt mit und ohne Verriegelung
Strom: HR10A gerade oder gewinkelt

Beispiele aus der Sonderkonfektion

Leitungen, wie sie für Anwendungen dieser Branche gebaut werden – jede nach Spezifikation des Kunden.

DisplayPort
DisplayPort auf DisplayPort mit Ferriten
Anschlusskabel für Monitore mit Ferriten, die für eine stabilere Bildübertragung sorgen.
- DisplayPort Stecker – DisplayPort Stecker
- 8K-Signal bei 60 Hz
- Optimale Schirmung von Kabel und Steckverbinder
- Stabile Bildübertragung

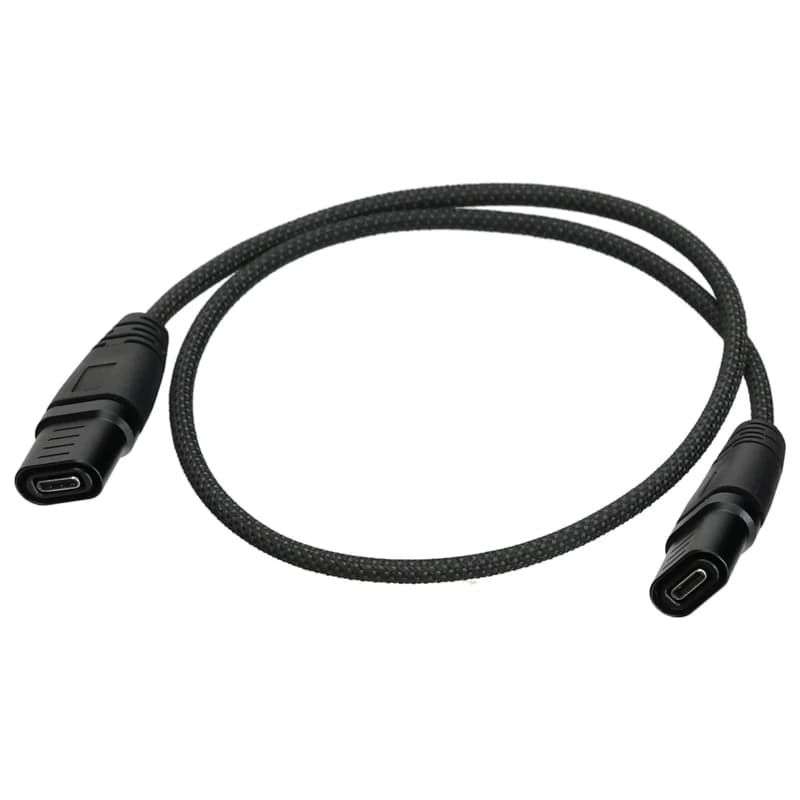

USB
USB Typ C mit Verriegelung auf USB Typ C mit Verriegelung
USB-C-Leitung mit Push-Pull-Verriegelung an beiden Enden und robustem Nylon-Geflecht.
- USB-C-Stecker Push-Pull – USB-C-Stecker Push-Pull
- Besondere Push-Pull-Verriegelung
- Universelle USB-C-Symmetrie
- Verlustfreie Signalstabilität in rauen Umgebungen
- Robustes Nylon-Geflecht
DisplayPort
DisplayPort auf zwei Datensteckverbinder mit Ferrit
DisplayPort-Leitung mit Ferrit, die auf zwei 6-polige Pfostenverbinder aufteilt.
- DisplayPort Stecker – 2× Pfostenverbinder 6-polig
- Optimale Schirmung von Kabel und Steckverbinder
- Board to Wire
- Hochpräzise gefertigte 24-AWG-Leitung

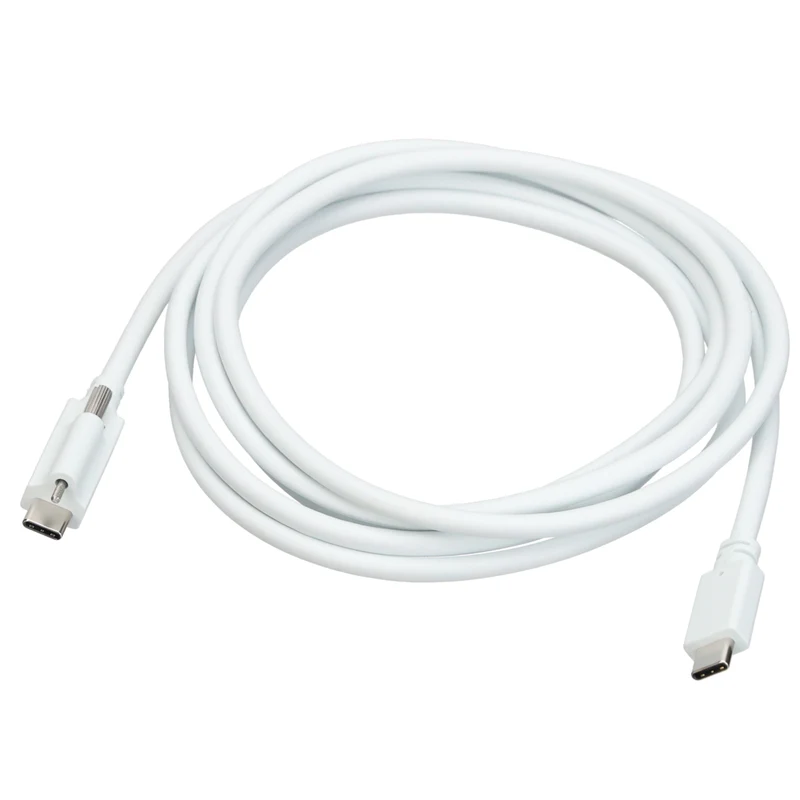

USB
USB Typ C mit Verriegelung auf USB Typ C
USB-C-Leitung mit einseitiger Schraubverriegelung und flexiblem PVC-Mantel.
- USB-C-Stecker mit Schraubverriegelung – USB-C-Stecker
- Hochwertiger, flexibler PVC-Mantel
- Single-Screw-Lock-Mechanismus
- Ausfallsichere Daten- und Signalübertragung
- Optimale Schirmung von Kabel und Steckverbinder

Projekt anfragen Alle Beispiele ansehen
