Halten die Steckverbindungen häufiges Umstecken am Prüfstand aus?

Steckzyklentests für dauerhafte Verbindungen gehören zu unseren mechanischen Prüfungen. Für Netzwerkverbindungen gibt es geschirmte Cat.6A-Feldkonfektionsstecker für mehr als 750 Steckzyklen. Die Steckverbinder wählen wir nach Industriestandard, als komplementäre Typen oder als individuelle Sonderformen. Vor der Serie entstehen Validierungsmuster zur Überprüfung in Ihrer spezifischen Anwendungsumgebung.

Wie werden Leitungen am Prüfstand gekennzeichnet?

Für die eindeutige Zuordnung jeder Leitung setzen wir Beschriftungstechnik ein: Bedrucken, Etiketten und Lasergravur. Auch das Rohkabel kann eine klare und langlebige Kennzeichnung zur einfachen Identifikation tragen. Gekennzeichnet wird nach Ihrer Vorgabe, von der Klein- bis zur Großserie – als Einzelleitung, Kabelsatz oder Kabelbaum.

Mess-, Prüf- & Sensortechnik

Präzise Übertragung von Daten in der Mess-, Prüf- und Sensortechnik

Mess- und Sensorleitungen, die Signale auch nach vielen Steckzyklen unverfälscht übertragen.

TTL Network entwickelt Mess-, Steuer- und Versorgungskabelsätze für Prüfstände, Testsysteme und Sensorik – von der Klein- bis zur Großserie.

Galvanische Isolatoren schützen empfindliche Geräte vor Potentialunterschieden – ohne die Datenübertragung zu beeinträchtigen.

Gründung: 2001
Erfolgreich umgesetzte Sonderkonfektionen: über 7.500
Namhafte Unternehmen aus Industrie & Medizintechnik begleitet: über 1.500

Ihre Anforderungen

Störsicherheit: Elektromagnetische Störungen in Produktion und Labor – sichere Signalübertragung durch entsprechenden Kabelaufbau
Potentiale: Potentialschwankungen und Spannungsspitzen zwischen Geräten
Kennzeichnung: Eindeutige Zuordnung jeder Leitung in der Maschine

Robustheit und Lösung

Robustheit

BelastungRobuste Industriequalität

Steckzyklen: Steckzyklentests für dauerhafte Verbindungen
Spannungsspitzen: Stoßspannungsprüfungen

Lösung

Einzelleitung: Konfektionierte Anschlussleitung, auch in Sonderlänge, Kabelmantel nach Wahl, UL-Zulassung
Kabelsatz: Kundenspezifisch, auch geschirmt

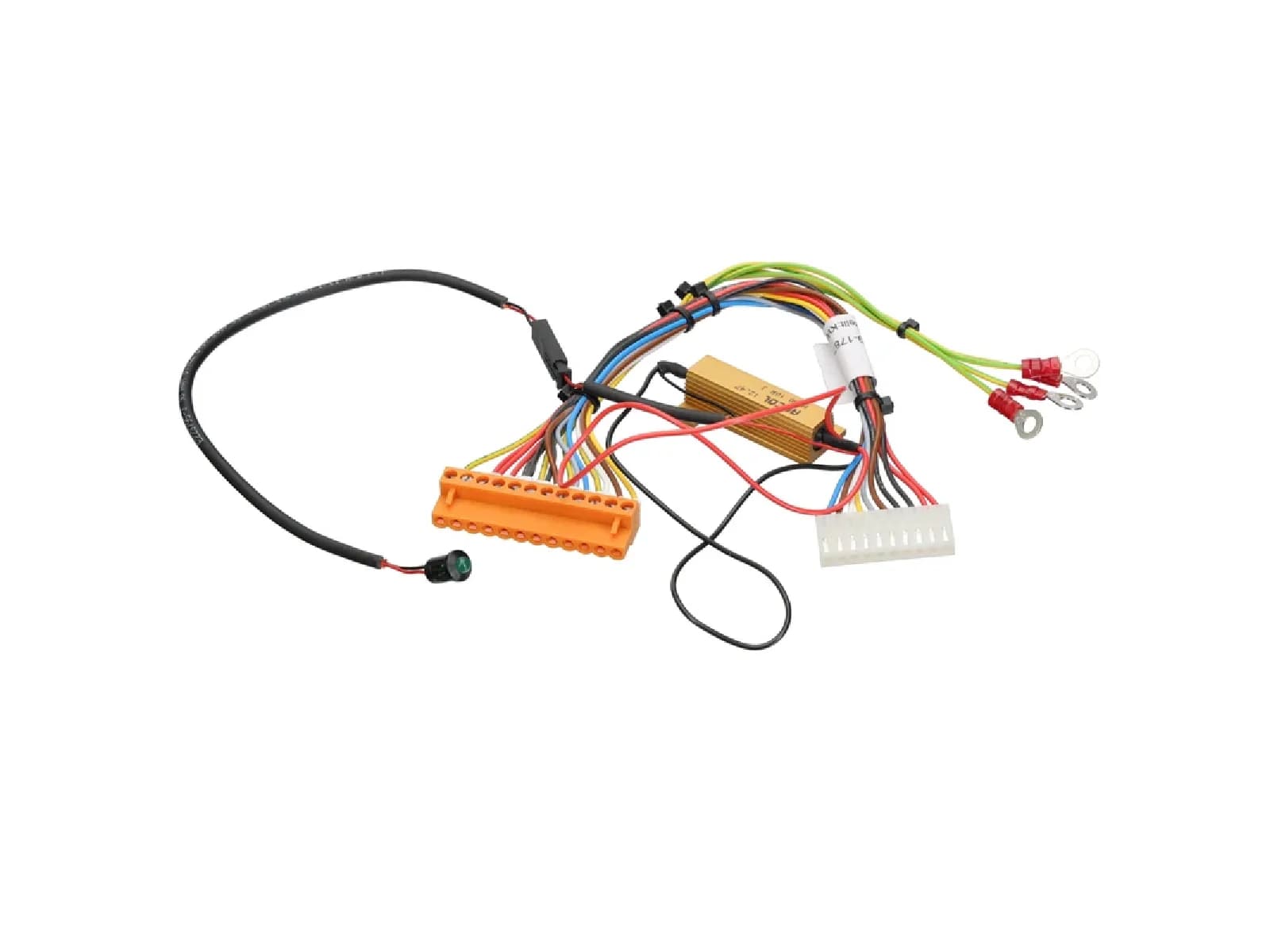

Kabelbaum: Nach Ihrer Zeichnung
Baugruppe: Verarbeitung beigestellter Einbauteile

Typische Verbindungen

Je nach Produkt und Projektanforderung kommen mechanische, elektrische, optische sowie anwendungsspezifische Prüfverfahren zum Einsatz. So überprüfen wir definierte Qualitäts- und Leistungsanforderungen vor der Serienfertigung.

Schirmung: Geschirmte Kabelsätze gegen elektromagnetische Störungen
Netzwerk: RJ45-Isolatoren im Keystone-Gehäuse, Ethernet bis 10 Gbit/s
USB: USB-Isolatoren für Geräte am PC, auch für die Hutschiene
Stecker: Geschirmte Cat.6A-Feldkonfektionsstecker für mehr als 750 Steckzyklen
Platine: Wire-to-Board-Leitungen für LVDS und eDP, mit Erdungsanschlüssen
Strom: DC-Hohlstecker auf Rundsteckverbinder mit Schraubverriegelung

Beispiele aus der Sonderkonfektion

Leitungen, wie sie für Anwendungen dieser Branche gebaut werden – jede nach Spezifikation des Kunden.

DisplayPort
DisplayPort auf D-SUB
Verbindungskabel für Industriemonitore mit geringer Dämpfung für industrielles Video ohne Latenz.
- DisplayPort Stecker – D-SUB 15-polige Buchse
- Vibrationsfest durch Verschraubung
- Optimale Schirmung von Kabel und Steckverbinder
- Geringe Dämpfung
USB
USB Typ C mit Verriegelung auf USB A zur Panelmontage
Verlängerung für die Gerätefront, wenn hinter der Platte kaum Platz ist.
- USB Typ C Stecker – USB 3.0 A Buchse
- Panel-Montagekabel
- USB C 90° gewinkelt und mit seitlicher Schraubverriegelung
- Optimale Schirmung von Kabel und Steckverbinder
Ethernet
RJ50 auf Platinenstecker 10-polig mit Erdungsschellen
Geschirmte RJ50-Leitung auf einen 10-poligen Platinensteckverbinder, mit Erdungsschellen.
- RJ50 geschirmt – Platinensteckverbinder 10-polig
- Integrierte mechanische Zugentlastung mit Schraubbefestigung
Rundsteckverbinder
Rechteckiges Buchsengehäuse auf 2× M12-Buchsenstecker
Y-Verteiler von einem 6-poligen Buchsengehäuse auf zwei gewinkelte M12-Buchsenstecker.
- Rechteckiges Buchsengehäuse 6-polig – M12 Buchsenstecker 5-polig und M12 Buchsenstecker 6-polig
- Effiziente Y-Splitter-Architektur
- Platzsparende 90°-Winkelstecker
- UL20549
Wire to Board
Hirose DF13 auf Hirose DF14 mit Erdungsanschlüssen
Crimpverbindung von Hirose DF13 auf DF14, mit Ringkabelschuhen zur Erdung.
- Zweireihiger Hirose-DF13-Crimp-Steckverbinder – einreihiger, extrem flacher Hirose-DF14-Crimp-Steckverbinder
- Fest gecrimpte Ringkabelschuhe (Masseösen)
- Effektiver EMV-Schutz
- Einfache Identifikation (Multi-Color Wiring)
Strom
DC-Hohlstecker auf Luftfahrt-Rundsteckverbinder
Stromleitung vom DC-Hohlstecker auf einen 2-poligen Luftfahrt-Rundsteckverbinder mit Schraubverriegelung.
- DC-Hohlstecker – Luftfahrt-Rundsteckverbinder 2-polig
- Vibrationssichere Schraubverriegelung
- Robustes Metallgehäuse
- Flexibler und widerstandsfähiger Mantel

Projekt anfragen Alle Beispiele ansehen

Wissen aus dieser Branche

Häufige Fragen

Wie schützen Sie Messsignale vor Störungen und Potentialunterschieden?: Geschirmte Kabelsätze wirken gegen elektromagnetische Störungen in Produktion und Labor. Galvanische Isolatoren schützen empfindliche Geräte vor Potentialunterschieden – ohne die Datenübertragung zu beeinträchtigen: als RJ45-Isolatoren im Keystone-Gehäuse für Ethernet bis 10 Gbit/s und als USB-Isolatoren für Geräte am PC, auch für die Hutschiene.
Halten die Steckverbindungen häufiges Umstecken am Prüfstand aus?: Steckzyklentests für dauerhafte Verbindungen gehören zu unseren mechanischen Prüfungen. Für Netzwerkverbindungen gibt es geschirmte Cat.6A-Feldkonfektionsstecker für mehr als 750 Steckzyklen. Die Steckverbinder wählen wir nach Industriestandard, als komplementäre Typen oder als individuelle Sonderformen. Vor der Serie entstehen Validierungsmuster zur Überprüfung in Ihrer spezifischen Anwendungsumgebung.
Wie werden Leitungen am Prüfstand gekennzeichnet?: Für die eindeutige Zuordnung jeder Leitung setzen wir Beschriftungstechnik ein: Bedrucken, Etiketten und Lasergravur. Auch das Rohkabel kann eine klare und langlebige Kennzeichnung zur einfachen Identifikation tragen. Gekennzeichnet wird nach Ihrer Vorgabe, von der Klein- bis zur Großserie – als Einzelleitung, Kabelsatz oder Kabelbaum.
